【黃山臺鉆】搖臂鉆床電氣的原理

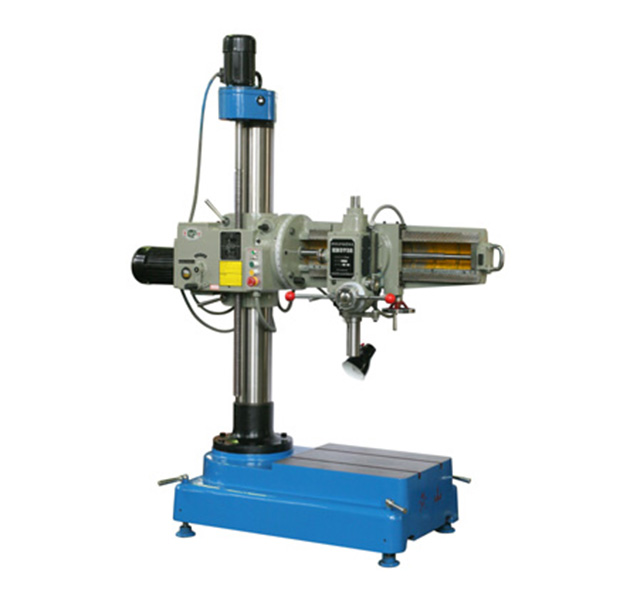

今天黃山臺鉆小編來給大家介紹一下?lián)u臂式鉆床！搖臂鉆是鉆床的一個分支，以橫臂可以繞立柱旋轉而得名。
一、主電路設計
搖臂鉆的三相電源L1 L2 L3由電源開關QS控制，熔斷器FU1實現對全電路的短路保護。從2區開始就是主電路。主電路有4臺電動機。
1、M4是冷卻泵電動機，帶動冷卻泵供給工件冷卻液。由于M4容量較小，因此不需要過載保護，由轉換開關QS2直接控制。M4直接起動，單向旋轉。
2、M1是主軸電動機，帶動主軸的旋轉運動和垂直運動，是主運動和進給運動電動機。它由KM1的主觸點控制，其控制線圈在13區。熱繼電器FR1做過載保護，其常閉觸點在13區。M1直接起動，單向旋轉。主軸的正反轉由液壓系統和正反轉摩擦離合器來實現，空檔，制動及變速也由液壓系統來實現。
3、M2是搖臂升降電動機，帶動搖臂沿立柱的上下移動。它由KM2,KM3的主觸點控制正反轉，其控制線圈分別在15，16區。電動機M2是短時運行，因此不需要過載保護。
4、M3是液壓泵電動機，帶動液壓泵送出壓力油以實現搖臂的松開，夾緊和主軸箱的松開，夾緊控制。它由KM4,KM5的主觸點控制其正反轉,控制線圈分別在17，18區。熱繼電器FR2作過載保 護。其常閉觸點在17區。熔斷器FU2作搖臂升降電動機M2，液壓電動機M3和控制電路的短路保護。
二、控制電路的設計
搖臂鉆的控制電路由控制變壓器TC將380V交流電源降為127V.
1、主軸電動機M1的控制電路。 主軸電動機M1的控制電路是典型的電動機單向連續控制電路。SB1,SB2分別為砂輪電動機M1的停止和啟動按鈕。
2、搖臂升降的控制電路。 搖臂升降由搖臂升降電動機M2作動力，按鈕SB3,SB4分別為搖臂上升，下降的點動按鈕，和KM3,KM2組成接觸器按鈕雙重連鎖的正反轉點動控制電路。
